دستگاه پرکن آب 5 گالن
>
|
| محل منبع | چین |
| نام تجاری | NAVAN MACHINE |
| گواهی | CE,ISO |
| شماره مدل | QGF |

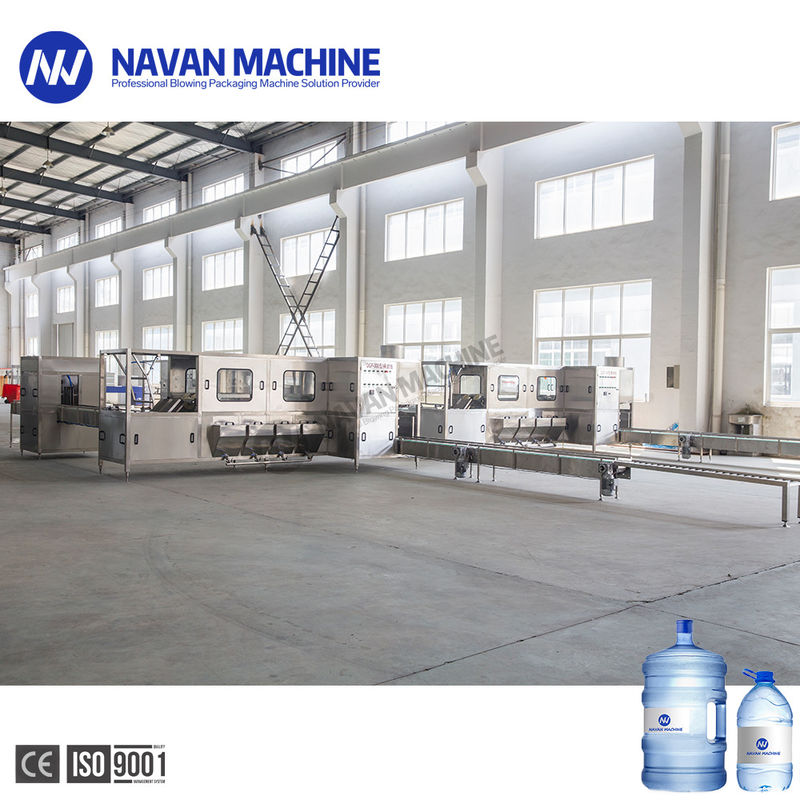

دستگاه پرکن آب 5 گالن تمام اتوماتیک خط نوشیدن بشکه 10-20 لیتری
خط تولید آب بشکه ای نوع QGF تجهیزات اصلی در خط تولید آب آشامیدنی بشکه ای 5 گالن است.این تجهیزات ایده آل برای آب معدنی، آب مقطر و فرآیند تولید آب تصفیه شده است.این دستگاه از فولاد ضد زنگ عالی با مزیت شستشوی آسان و مقاومت در برابر فساد ساخته شده است.قطعات برقی اصلی محصولاتی با نام تجاری SIEMENS و OMRON اتخاذ می کنند.قطعات پنوماتیک محصولاتی با نام تجاری AIRTAC اتخاذ می کنند.هر دو نازل حمام داخلی و خارجی برای بشکه شستشو از تجهیزات فناوری ویژه شرکت سمپاش آمریکایی استفاده می کنند.این دستگاه بر اساس ساختار جمع و جور و فناوری خودکار بالا به طور قابل اعتماد و کارآمد کار می کند.این تجهیزات تولید آب بشکه ای تمام اتوماتیک همراه با قطعات ماشینی، الکترونیکی و پنوماتیکی است.
پارامترهای محصول:
| مدل | QGF-120 | QGF-300 | QGF-450 | QGF-600 | QGF-900 | QGF-1200 |
| ظرفیت تولید (B/H) | 100-150 | 250-300 | 400-450 | 600 | 900 | 1200 |
| پر کردن سرها | 1 | 2 | 3 | 4 | 6 | 8 |
| ماشین تایپ | نوع خطی | نوع خطی | نوع خطی | نوع خطی | نوع چرخشی | نوع چرخشی |
| ظرفیت پر کردن (L) | 10 تا 20 لیتر | |||||
| مشخصات بشکه | Ф270X490 میلی متر | |||||
| فشار منبع هوا (MPa) | 0.4-06 | |||||
| مصرف هوا (m3/min) | 0.35 | 0.5 | 0.5 | 0.6 | 0.6 | 0.6 |
| توان کل (کیلووات) | 2.9 | 3.5 | 4.3 | 6.2 | 8.7 | 9.5 |
|
ابعاد کلی (L×W×H)(mm) |
2600×650 × 1550 |
3900×150 0×1700 |
3900×1775 × 1700 |
3900×2050 × 1700 |
2200×1860 × 2200 |
2560×2350 × 2200 |
| وزن کل (کیلوگرم) | 800 | 1500 | 2000 | 2500 | 3000 | 3500 |
نمودار جریان:
تسمه نقاله بطری خالی------نشت گیر خودکار-----Caps Decapper --- برس شستشوی خارجی بطری ----- ---سیستم بارگیری اتوماتیک بطری---- شستشوی داخلی بطری / ضد عفونی کننده -- --
پرکننده چرخشی و درپوش صفحه زنجیره ای --- تسمه نقاله پر شده بطری ---- بررسی کننده لامپ
برچسب درپوش توسط کارگران ----برچسب ماشین انقباض حرارتی پر شده از بطری تسمه نقاله به کامیون یا
اتاق انبار
ماشین براش بیرونی
دستگاه مسواک زدن بیرونی بشکه اتوماتیک مخصوصاً با خط تولید آب بشکه ای 5 گالن کار می کند.برای کاهش ته نشینی ناشی از خود آب معدنی و برخی مواد جلبکی در فرآیند تولید آب معدنی استفاده می شود.این دستگاه از فولاد ضد زنگ عالی با مزیت شستشوی آسان و مقاومت در برابر فساد ساخته شده است.عناصر اصلی الکتریکی محصولات را با مارک های SIEMENS و OMRON اتخاذ می کنند.عناصر پنوماتیک محصولات با نام تجاری AIRTECH را اتخاذ می کنند.
قسمت شستشو
<1>همه سرهای آبکش فولاد ضد زنگ 304/316، طراحی تزریقی به سبک اسپری آب، صرفه جویی بیشتر در مصرف آب و تمیزی بیشتر.
<2> گیره فولادی ضد زنگ 304/316 با پد پلاستیکی، از حداقل خرابی بطری در هنگام شستشو
پمپ شستشو از جنس استنلس استیل 304/316
پرکننده بطری
1/بارگذاری و انداختن بشکه ها از 45 درجه به مترجمی تغییر کرد که پایدارتر است.2/نازل می تواند به 10-15 سانتی متر از بشکه وارد شود تا ناخالصی های کمی را بشویید.پمپ شستشو به طور جداگانه توسط دریچه های مغناطیسی مختلف کنترل می شود.پمپ فقط زمانی کار می کند که بشکه روی آن باشد.می تواند از مخلوط مایعات تمیز کننده مختلف جلوگیری کند.
درب بطری
1 / اختلاف سطح مایع در 1 سانتی متر کنترل می شود.
2/ماشین مجهز به سیستم درپوش استریلیزاسیون است که 1.2 متر است.این سیستم با استفاده از استریل و آب تمام شده محصولات را تمیزتر و ایمن تر می کند.
3/مشتریان می توانند موتور ABB/SEW، پمپ آب GRUNDFOS، قطعه پنوماتیک FESTO را تجهیز کنند.
